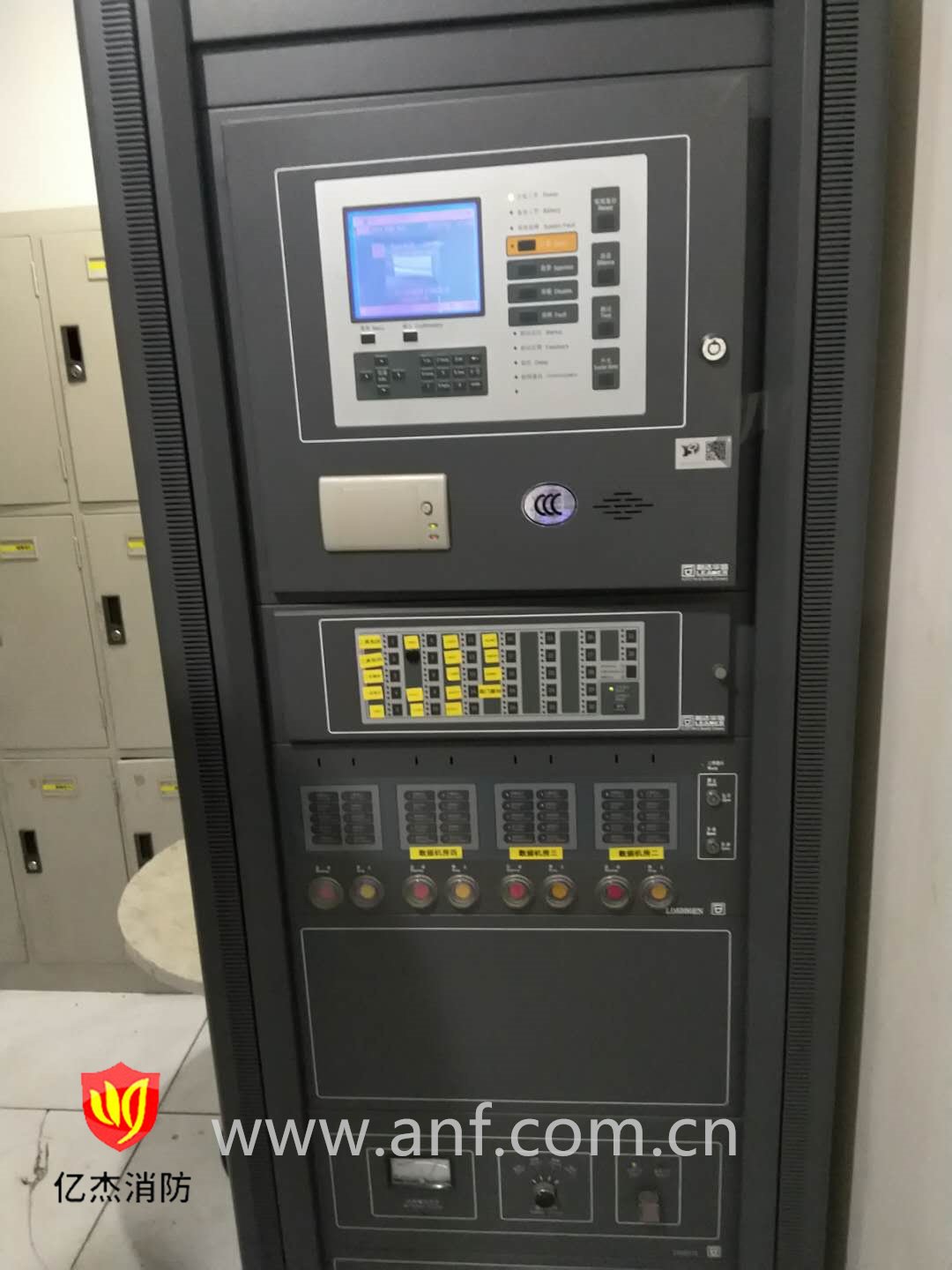

核中警JB-QB-HJ500C火警報警控制器功率放大器維修
文章來自:核中警消防設備 發布時間:2021-10-21 09:10:40
一、核中警JB-QB-HJ500C火警報警控制器(聯動型)概述
核中警JB-QB-HJ500C火災報警控制器是北京核中警消防技術有限責任公司推出的符合新國標GB4714-2005及GB16806-2006的新一代火災報警控制器?刂破骶哂新動控制功能,可與本公司的火災報警探測器、手動報警按鈕、輸入模塊、輸入輸出模塊配套使用,組成配置靈活的報警聯動一體化控制系統,特別適合2萬平方米以下建筑的火災報警及消防聯動控制使用。
二、核中警JB-QB-HJ500C火警報警控制器(聯動型)性能特點
可靠性高
控制器采用多個微處理器并行處理。使控制器具有很強的數據處理能力和運算速度,更加及時準確地監控和處理各種火警信息和相關信息。完善的自診斷功能,冗余技術的應用,使控制器的運行可靠性極大提高?刂破骺梢怨芾1個回路,可帶256個負載。負載使用探測器、手動報警按鈕、輸入模塊、輸入輸出模塊等混合編址。
簡潔的顯示界面
控制器采用基本信息同窗口顯示,顯示清晰易懂、方便直觀。當有多種類型的信息存在時,通過方向鍵和切換鍵的操作轉換到各界面做全面細致的查詢。通過簡單的操作就可以實現控制器的多種功能。
靈活的多種功能配置選擇
控制器主控部分,由接口統一的各類功能卡組成,配置靈活方便,通過調整接入的回路數,實現總線設備從1點到256點間的任意配置,若接入通訊板或遠程通訊板,系統還可以實現與火災顯示盤、CRT或遠程終端的連接。
可配備多線/總線手動控制盤
控制器配備的多線/總線手動控制盤可以完成總數6點的總線加多線,并具有輸出線斷路、短路檢測功能,這些檢測功能可*大限度的保障控制盤與重要設備之間連接的可靠性。
在使用總線輸出功能時,控制盤上的按鍵均可通過定義與系統所連接的總線設備相關聯。使手動控制盤上的按鍵控制相關聯總線設備的啟動/停止,方便用戶在發生緊急情況時的操作。
穩定的電源

控制器使用高效率的電源系統,可在寬電壓范圍(AC187V-242V、50HZ±1%)內正常工作。合理的充電電路和可靠的多級保護,延長了電池的使用壽命。
1、整機不工作
整機不工作的故障表現為通電后放大器無任何顯示,各功能鍵均失效,也無任何聲音,像未通電時一樣。
檢修時首先應檢查電源電路。可用萬用表測量電源插頭兩端的直流電阻值(電源開關應接通),正常時應有數百歐姆的電阻值。若測得阻值偏小許多,且電源變壓器嚴重發熱,說明電源變壓器的初級回路有局部短路處;若測得阻值為無窮大,應檢查保險絲是否熔斷、變壓器初級繞組是否開路、電源線與插頭之間有無斷線。有的機器增加了溫度保護裝置,在電源變壓器的初級回路中接人了電流保險絲(通常安裝在電源變壓器內部,將變壓器外部的絕緣紙去掉即可見到),它損壞后也會使電源變壓器初級回路開路。
2、無聲音輸出
無聲故障表現為操作各功能鍵時,有相應的狀態顯示,但無信號輸出。
檢修有保護電路的放大器時,應看開機后保護繼電器能否吸合。若繼電器無動作,應測量功放電路中點輸出電壓是否偏移、過流檢測電壓是否正常。若中點輸出電壓偏移或過流檢測電壓異常,說明功率放大電路有故障,應檢查正、負電源是否正常。若正、負電壓不對稱,可將正、負電源的負載電路斷開,以判斷是電源電路本身不正常還是功放電路有故障所致。若正、負電源正常,應檢查功放電路中各放大管有無損壞。
若功放電路中點輸出電壓和過流檢測電壓均正常,而保護繼電器不吸合,則故障在保護電路,應檢查繼電器驅動集成電路或驅動管有無損壞、各檢測電路是否正常。若繼電器觸點能吸合,但無聲音輸出,應先檢查揚聲器是否正常、繼電器觸點是否接觸良好、靜噪電路是否動作。
若上述部分均正常,再用信號干擾法檢查故障是在功放后級還是前級電路。用萬用表的R×1擋,將紅表筆接地,黑表筆快速點觸后級放大電路的輸入端,若揚聲器中有較強的“喀喀”聲,說明故障在前級放大電路;若揚聲器無反應,則故障在后級放大電路。
對于未采用外設保護電路的集成電路功放電路(通常在集成電路內部有熱保護),可先測量其供電電壓正常與否。若供電電壓正常,再用信號干擾法檢查:在功放集成電路的信號輸入端加入直流斷續信號,若揚聲器有較強的“喀喀”聲,說明功放集成電路正常,故障在前級放大電路;若無“喀喀”聲,而且檢查有關外圍元件也正常,則故障在功放集成電路本身。
3、音輕
所謂音輕故障,是指音頻信號在放大傳輸過程中,因某個放大級放大量變化或在某個環節被衰減,使放大器的增益下降或輸出功率變小。
檢修時,首先應檢查信號源和音箱是否正常,可用替換的辦法來檢查。然后檢查各類轉換開關和控制電位器,看音量能否變大。
若以上各部分均正常,應判斷出故障是在前級還是在后級電路。對于某一個聲道音輕,可將其前級電路輸出的信號交換輸入到另一聲道的后級電路,若音箱的聲音大小不變,則故障在后級電路;反之,故障在前級電路。
4、噪聲大
放大器的噪聲有交流聲、爆裂聲、感應噪聲和白噪聲等。
檢修時,應先判斷噪聲來自于前級還是來自于后級電路?砂亚、后級的信號連接插頭取下,若噪聲明顯變小,說明故障在前級電路;反之,故障在后級電路。
5、失真
失真故障是某放大級工作點偏移或功放推挽輸出級工作不對稱所致。檢修時,可根據放大器輸出功率與失真的變化情況,來判斷具體的故障部位。
6、嘯叫
嘯叫故障是電路中存在自激所致,又分為低頻嘯叫和高頻嘯叫。
低頻嘯叫是指頻率較低的“噗噗”或“嘟嘟”聲,通常是由于電源濾波或退耦不良所致(在嘯叫的同時往往還伴有交流聲),應檢查電源濾波電容、穩壓器和退耦電容是否開路或失效,使電源內阻增大。功放集成電路性能不良,也會出現低頻嘯叫故障,此時集成電路的工作溫度會很高。
高頻嘯叫的頻率較高,通常是放大電路中高頻消振電容失效或前級運放集成電路性能變差所致。可在后級放大電路的消振電容或退耦電容兩端并接小電容來檢查。另外,負反饋元件損壞、變值或脫焊時,也會引起高頻正反饋而出現高頻嘯叫。
